Endknopfbuchse in Gitarre einbauen

Der Einbau einer Endknopfbuchse anstelle eines normalen Gurtknopfes ist gar nicht so schwer, wenn man ein paar kleine Tricks anwendet.

Die nachfolgende Fotoserie zeigt, wie es gemacht wird. Das Loch selbst wird im Durchmesser der Buchse gebohrt. Man kann sich dabei am Schraubloch des Gurtknopfes orientieren. Wir raten jedoch, die Bohrung von einem Fachmann machen zu lassen.

Der Einbau wurde an einem IQ Akustikbass bewerkstelligt, ist aber derselbe bei Gitarren. Die Handhabung ist dann sogar noch einfacher, weil der Weg durch den Korpus nicht so weit ist.

Endknopfbuchse wackelt?

Es kann auch einmal vorkommen, dass sich bei einer bereits eingebauten Endknopfbuchse die Mutter lockert. In diesem Fall muss die Buchse zunächst ausgebaut werden. Danach kann der Anleitung ab "Feineinstellung Einbautiefe" gefolgt werden.

Einbau Endknopfbuchse - Fotoserie



Einbau Endknopfbuchse - Zusammenfassung:

  • Zunächst stellt man eine Einfädelhilfe aus einem Klinkenstecker her. Dazu schraubt man den Griff ab und knotet eine Nylonsaite daran.
  • Diese wird durch die Bohrung im Endklotz der Gitarre in den Korpus heruntergelassen und aus dem Schallloch wieder herausgeholt.
  • Endknopf, Mutter und Unterlegscheibe werden von der Buchse abgeschraubt und der Stecker in die Buchse gesteckt.
  • An der hinteren Mutter der Buchse wird ein Abstand eingestellt, der ungefähr der Dicke des Hinterklotzes der Gitarre entspricht.
  • Die Buchse wird an der Einfädelhilfe in den Korpus gezogen bis sie durch die Bohrung am Korpusende wieder herauskommt.
  • Jetzt folgt die Feineinstellung des richtigen Abstandes der hinteren Mutter, die die Einbautiefe bestimmt.
  • Das ist einfach, weil man die Einheit Stecker/Buchse von innen am Kabel und von außen an der Nylonsaite hin und herziehen kann. Am Ende soll der kleinere Teil des Gewindes zu etwa 85% aus dem Korpus herausschauen.
  • Dann zieht man vorsichtig den Stecker raus, legt die Unterlegscheibe auf die Buchse und schraubt die Mutter wieder auf das Gewinde.
  • Wenn die Mutter über die kleine Bohrung quer zum Gewinde gedreht wurde, schiebt man hier eine dünne Stange zum Kontern durch. Es geht ein kleiner Schraubenzieher oder Inbusschlüssel.

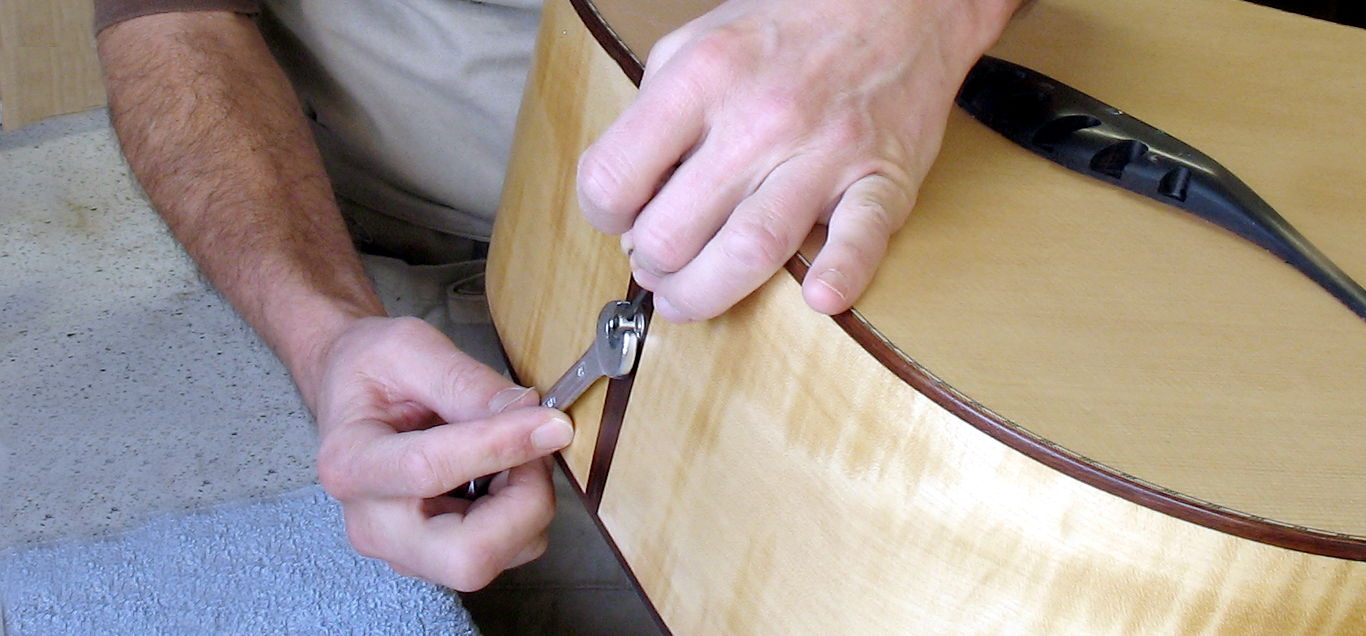

  • Dann kann man mit dem passenden Schlüssel die Mutter richtig festziehen.

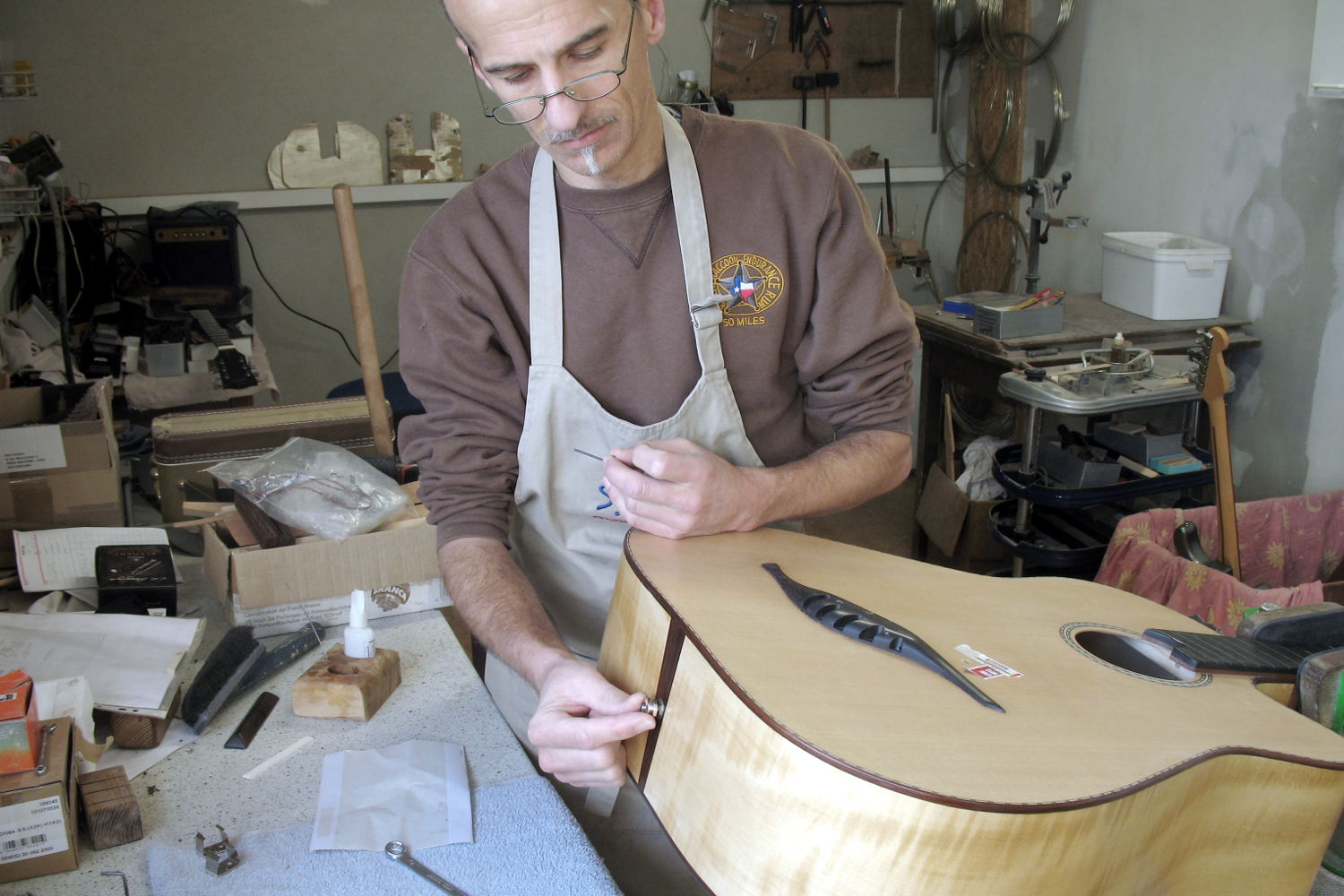

  • Damit die Buchse sich nicht mitdreht, hält man sie mit dem Konterstift fest. Jetzt noch den Gurthalteknopf aufschrauben und fertig ist der Einbau.
